讲述通用桥式起重机的安装调试过程

通用桥式起重机到达现场后，首先按装箱单清点零、部件是否齐全。检查桥架构件在运输过程中有没有损坏和变形，如果有，则要想办法消除。

1、桥架拼装：

为便于运输，桥架视线会分成两片。所以安装前，须先行拼装，在两根端梁的中部用螺栓把桥架连成一体，其中端梁上下盖板用高强度螺栓，两侧腹板用普通螺栓。桥架拼装后，其主要尺寸偏差要满足如下要求：

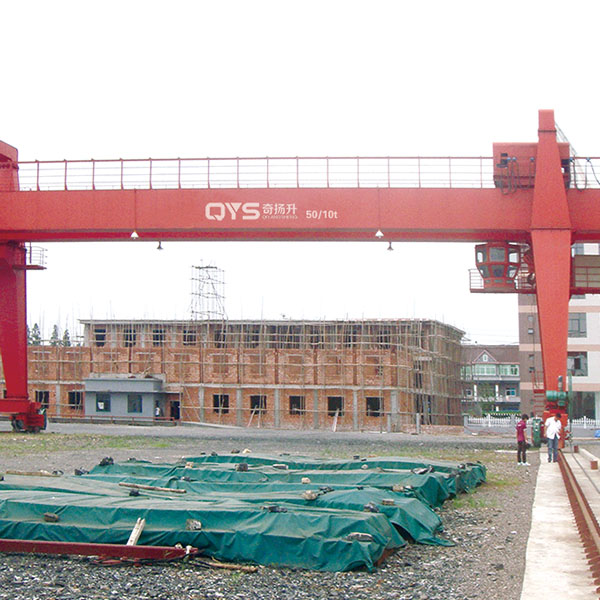

通用桥式起重机

（1）、起重机的跨度偏差值应在±5mm之内。

（2）、两根主梁应具有F=Lk（1～1.4）/1000mm的上拱度（Lk——桥架跨度）。

（3）、两根主梁的旁弯度不应超过L/2000mm。

（4）、两根主梁上轨道之间距离偏差：跨端±1、跨中＋5/＋1（L<19.5M）、跨中+7/+1（L≥19.5M）。

桥架吊运时，严禁捆扎走台或任何机械零部件。捆扎主梁或端梁时，钢绳下面须垫以足够厚的橡皮或其他护垫。

2、小车安装：把整台小车安放在已拼装好的桥架轨道上，这时应保证小车的四个车轮同时与轨面接触。

3、操纵室等部件安装：安装操纵室、导电架、导电线挡架、栏杆、电柱等，并检查各部件的安装是否符合图纸上有关技术要求的规定。

4、电气设备安装：电气设备在安装前应严格检查各元件是否完整无缺、绝缘、触点等的性能是否良好以及是否潮湿等。导线的敷设应按图纸的规定，导线的接头和导电轨应保证接触性能良好。所有电气设备的外壳均应可靠接地。

5、钢丝绳的缠绕：按照小车总图上的钢丝绳绕向示图，钢丝绳绕过吊钩上的动滑轮和车架上的固定滑轮，绳的两端用压板分别固定在卷筒的两端。
