奇扬升:带你选择适合您的梁式起重机。

发布日期:2018-05-24 作者:浙江起重机械有限公司 点击:

普通桥式

组成:

起重小车由起升机构、小车运行机构和小车架组成。起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器带动卷筒转动,使钢丝绳绕上卷筒或从卷筒放下,以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架,通常为焊接结构。


小车的转动方式

小车的转动方式根据减速机的安装位置不同分为两种,一种是安装在小车主动轮中间,让小车减速机输出轴及两侧转动轴所承受的扭矩比较均匀;另一种是减速机安装在小车主动轮的一侧,该种转动方式安装、维修、保养等较为方便,但是会出现小车车体扭摆不平稳的情况。[1]


桥架运行机构

桥架的金属结构

由主梁和端梁组成,分为单主梁桥架和双梁桥架两类。单主梁桥架由单根主梁和位于跨度两边的端梁组成,双梁桥架由两根主梁和端梁组成。主梁与端梁刚性连接,端梁两端装有车轮,用以支承桥架在高架上运行。主梁上焊有轨道,供起重小车运行。桥架主梁的结构类型较多,比较典型的有:

1.箱形结构

(1)正轨箱形双梁是广泛采用的一种基本形式,主梁由上、下翼缘板和两侧的垂直腹板组成,小车钢轨布置在上翼缘板的中心线上,它的结构简单,制造方便,适于成批生产,但自重较大。


(2)偏轨箱形双梁和偏轨箱形单主梁的截面都是由上、下翼缘板和不等厚的主、副腹板组成,小车钢轨布置在主腹板上方,箱体内的短加劲板可以省去,其中偏轨箱形单主梁是由一根宽翼缘箱形主梁代替两根主梁,自重较小,但制造较复杂。


2.四桁架式结构

由 4片平面桁架组合成封闭型空间结构,在上水平桁架表面一般铺有走台板,自重轻,刚度大,但与其他结构相比,外形尺寸大,制造较复杂,疲劳强度较低,已较少生产。


3.空腹桁架结构

类似偏轨箱形主梁,由4片钢板组成一封闭结构,除主腹板为实腹工字形梁外,其余 3片钢板上按照设计要求切割成许多窗口,形成一个无斜杆的空腹桁架,在上、下水平桁架表面铺有走台板,起重机运行机构及电气设备装在桥架内部,自重较轻,整体刚度大,这在中国是较为广泛采用的一种型式。


驱动方式:

1.集中驱动,即用一台电动机带动长传动轴驱动两边的主动车轮;


2.分别驱动,即两边的主动车轮各用一台电动机驱动;


3. "三合一"驱动方式,即制动器、减速器和电动机组合成一体的驱动方式。


运作方式:

普通桥式起重机主要采用电力驱动,一般是在司机室内操纵,也有远距离控制的。起重量可达500吨,跨度可达60米。大起重量的普通桥式起重机为便于安装和调整,驱动装置常采用万向联轴器。起重机运行机构一般只用 4个主动和从动车轮,如果起重量很大,常用增加车轮的办法来降低轮压。当车轮超过 4个时,必须采用铰接均衡车架装置,使起重机的载荷均匀地分布在各车轮上。


简易梁桥式

又称梁式起重机,其结构组成与普通桥式起重机类似。起重量、跨度和工作速度均较小。桥架主梁是由工字钢或其他型钢和板钢组成的简单截面梁,用手拉葫芦或电动葫芦配上简易小车作为起重小车,小车一般在工字梁的下翼缘上运行。桥架可以沿高架上的轨道运行,也可沿悬吊在高架下面的轨道运行,这种起重机称为悬挂梁式起重机。


冶金专用桥式

这种起重机在钢铁生产过程中可参与特定的工艺操作,基本结构与普通桥式起重机相似,但在起重小车上还装有特殊的工作机构或装置。这种起重机的工作特点是使用频繁、条件恶劣,工作级别较高,主要有5种类型:


1.铸造起重机:

供吊运铁水注入混铁炉、炼钢炉和吊运钢水注入连续铸锭设备或钢锭模等用。主小车吊运盛桶,副小车进行翻转盛桶等辅助工作。


2.夹钳起重机:

利用夹钳将高温钢锭垂直地吊运到深坑均热炉中,或把它取出放到运锭车上。


3.脱锭起重机:

用以把钢锭从钢锭模中强制脱出。小车上有专门的脱锭装置,脱锭方式根据锭模的形状而定:有的脱锭起重机用顶杆压住钢锭,用大钳提起锭模;有的用大钳压住锭模,用小钳提起钢锭。


4.加料起重机:

用以将炉料加到平炉中。主小车的立柱下端装有挑杆,用以挑动料箱并将它送入炉内。主柱可绕垂直轴回转,挑杆可上下摆动和回转。副小车用于修炉等辅助作业。


5.锻造起重机:

用以与水压机配合锻造大型工件。主小车吊钩上悬挂特殊翻料器,用以支持和翻转工件;副小车用来抬起工件。


防爆桥式

这种起重机主要应用于具有爆炸性气体环境中吊运使用,其基本结构与普通桥式起重机相似,但在电机与电气部分及金属接触面等机械部分采取防爆措施,以保证防爆环境使用的安全性。防爆桥式起重机根据防爆类别可划分为两种:


1.煤矿用防爆桥式起重机:

主要应用于煤矿矿井地面上部分和矿井下非采掘面部分,该起重机应具有矿用煤安证书(MA认证);


2.工厂用防爆桥式起重机:

主要应用于具有可燃性气体或可燃性混合物等危险重要场所,该起重机应具有国家检测中心颁发的防爆合格证;

应用/桥式起重机 编辑

桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化的重要工具和设备。 所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。

吊装/桥式起重机 编辑

厂房内桥式起重机,由于轨顶距屋架下弦较近,加上桥式起重机的体积和重量都较大,故不宜采用机械化吊装。中小型桥式起重机常采用单桅杆直立整体吊装,这样可以提高工效,缩短施工周期,减少高空作业,施工程序如下。

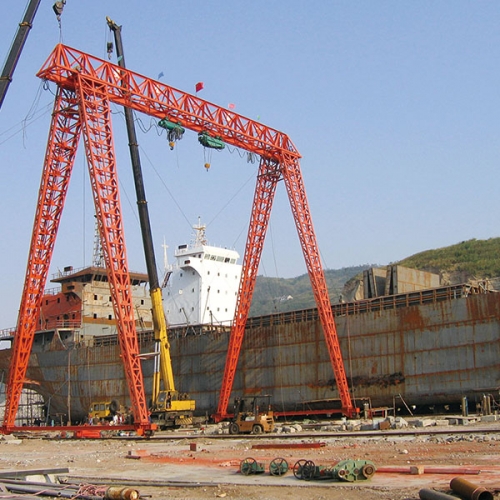

门式起重机
